Bauherr:

Fraunhofer Gesellschaft, München

Architektur:

Architekturbüro Toni Weber, Freiburg

Projektdaten:

ca. 11.000 m³ umbauter Raum
ca. 3,0 Mio. € Gesamtbaukosten

Bearbeitungszeitraum:

Ausführungszeit:
Gebäude B, I + EBL: 06/2000 - 12/2001
Gebäude A: 11/2004 - 02/2006

Leistungsumfang:

• Tragwerksplanung
• Erdbebennachweis (Erdbebenzone 4)
• Wärmeschutznachweis WSVO 1994 jeweils für die Gebäude B + I + EBL
• EnEV 2004 Gebäude A

Projektbeschreibung

Funktion:

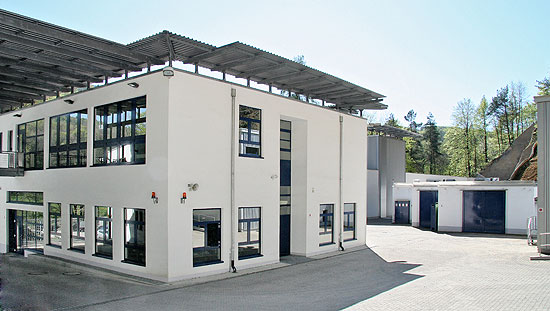

Gebäude B + I: Mess-/Bürogebäude
Gebäude EBL: Bunkerähnliche Laborhalle
Gebäude A: Versuchshalle

Geschosse:

2 Vollgeschosse
Gebäude A: 1-geschossig

Gründung:

Elastisch gebettete Bodenplatten mit voutenartigen Verstärkungen

Tragwerk:

• Stahlbetonkonstruktion
• Gebäude B mit punktgestützten Flachdecken,
• Gebäude A Stahlbetonrahmen.

Besonderheiten:

Erdbebennachweis für Zone 4 (DIN 4149/1981) Gebäude EBL:

• Bemessung für inneren Explosionsdruck q = 100 kN/
• Splitterschutzkonstruktion außen, Bemessung für Explosionsdruck q = 20 kN/m²

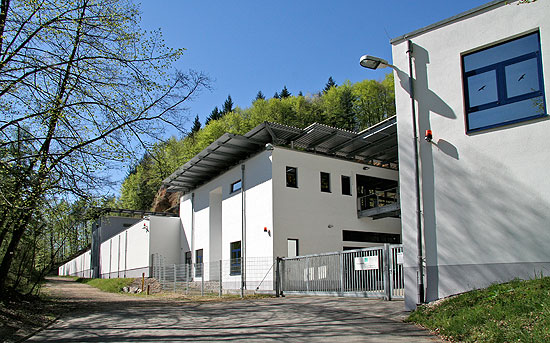

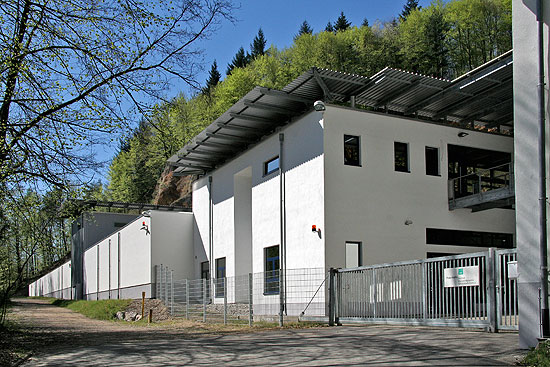

• Stahlkonstruktion: Stahlaußentreppe mit Verbindungsgang einschließlich Überdachung. Gebäude A:

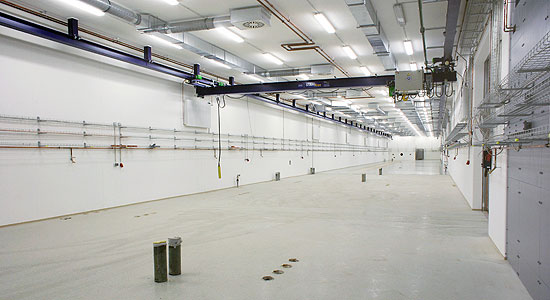

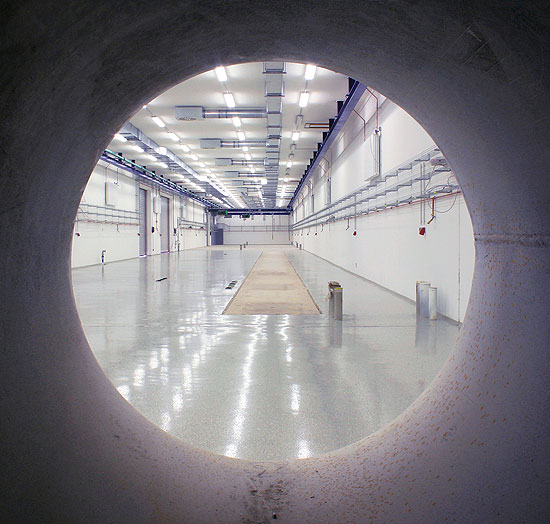

• Versuchshalle Abmessungen B x H x L = 10 x 5 x 100 m
• Deckenlaufkran über gesamte Hallenlänge 5,0 to Tragfähigkeit

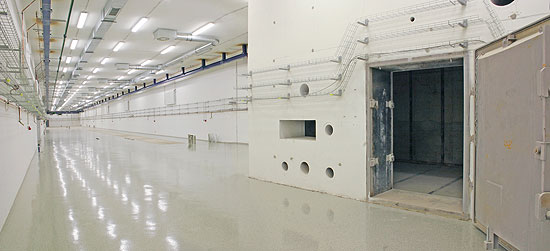

• Targetkammer (Bunker) Bemessung für 2,5 bar = 250 kN/m² Explosionsdruck
• Im Vorfeld aufwändige Hangsicherung mit Spritzbeton und Felsankern
